Van bi nhựa điều khiện điện

Van bi nhựa điều khiển điện là loại van được sử dụng nhiều trong các hệ thống công nghiệp và tự động hóa. Với công nghệ điều khiển điện thì nó có khả năng hoạt động linh hoạt và độ chính xác cao. Khi sử dụng chúng ta có thế điều khiển thông qua tín hiệu điện, giúp kiểm soát được luồng chất lỏng, khí theo ý của mình muốn. Hãy cùng tìm hiểu cùng mình để biết thêm nhiều thông tin về sản phẩm này nhé! Chắc chắn bạn sẽ có thêm nhiều thông tin bổ ích và lựa chọn được sản phẩm tốt nhất với hệ thống của mình.

Van bi nhựa điều khiển là gì?

Van bi nhựa điều khiển điện (electrically actuated Ball Valve) là một loại van công nghiệp là một phiên bản cải tiến, so với kiểu van điều khiển trực tiếp bằng tay nên nó được trang bị thêm nhiều tính năng nổi bật hơn. Điểm khác biệt chính là việc van này được tích hợp thêm một bộ phận điều khiển điện, giúp cho việc đóng mở van được tự động hóa hoàn toàn. Thay vì phải thao tác bằng tay quay như các loại van bi truyền thống, van bi nhựa điều khiển điện có thể được điều khiển từ xa thông qua các tín hiệu điện.

Khả năng điều khiển từ xa: Van được dẫn động qua bộ truyền động bằng điện, nên người dùng có thể điều khiển từ xa mà không cần tiếp cận van để trực tiếp điều khiển.

Khả năng làm việc tự động: Cốt lõi của việc kiểm soát hoạt động của van bi nhựa điều khiển điện, nằm ở chỗ kiểm soát tín hiệu điện cung cấp cho thiết bị truyền động. Do đó van hoàn toàn có khả năng làm việc tự động, nếu lắp đặt kèm theo các loại cảm biến và bộ xử lý tín hiệu phù hợp.

Lợi ích của van bi nhựa điều khiển điện mang lại

Nâng cao hiệu suất: Với khả năng điều khiển chính xác và tự động, van bi điện giúp tối ưu hóa quá trình vận hành, giảm thiểu tổn thất và tăng năng suất hệ thống.

Tiết kiệm năng lượng: Khả năng điều chỉnh lưu lượng linh hoạt giúp giảm thiểu tiêu thụ năng lượng, góp phần giảm chi phí vận hành.

Giảm thiểu chi phí bảo trì: Thiết kế đơn giản, ít bộ phận chuyển động và vật liệu bền bỉ giúp giảm thiểu các sự cố và chi phí bảo trì.

Đảm bảo an toàn: Tích hợp các tính năng an toàn như cảm biến, công tắc hành trình giúp ngăn ngừa các sự cố rò rỉ, đảm bảo an toàn cho người vận hành và môi trường làm việc.

Cải thiện môi trường làm việc: Hoạt động êm ái, không gây tiếng ồn, giảm thiểu ô nhiễm môi trường và tạo ra một môi trường làm việc sạch sẽ, thoải mái.”

Thông số kỹ thuật

• Dạng van: Điều khiển điện
• Kích thước van: DN15 ~ DN200
• Nhiệt độ: -25°C~60°C
• Vật liệu van: Nhựa PVC, PPR, uPVC,cPVC
• Kiểu lắp: Dạng lắp ren, rắc co, mặt bích và nối hàn.
• Điện áp: 380V, 24V, 220V với dạng 2 pha, với dạng 3 pha 50Hz – 60Hz
• Áp lực làm việc: 10 kgf/cm2
• Các kiểu hoạt động:  Tuyến tính, ON/OFF
• Có bộ phận mở đóng bằng tay khi mất điện
• Xuất xứ:  Korea, Đâì Loan…
• Thương hiệu: Emflow và Wooken
• Hàng sẵn kho
• Bảo hành 12 tháng

Cấu tạo của van bi nhựa điều khiển điện

Gồm 5 bộ phận chính:

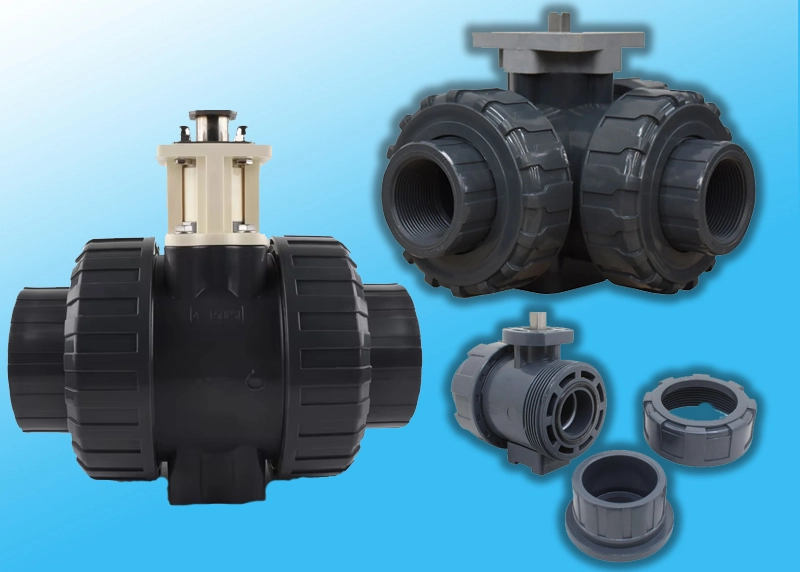

1. Thân van: Thường làm bằng các loại nhựa như PVC, UPVC, CPVC, PPR có khả năng chịu ăn mòn tốt, nhẹ và bền. Với chức năng làm khung giá đỡ cho các bộ phận khác của van, tạo thành một đường ống dẫn chất lỏng, khí… đi qua.

2. Quả bi:  Bộ phận có dạng hình cầu có lỗ thông tâm, được làm bằng nhựa. Với chức năng như một cửa chặn để điều tiết dòng chảy. Khi quả bi quay, lỗ tròn trên quả bi sẽ trùng với đường ống, tạo điều kiện cho dòng chảy đi qua.

3. Trục van: Nó kết nối bộ phận truyền động với quả cầu giúp quả bi quay theo lệnh của động cơ.

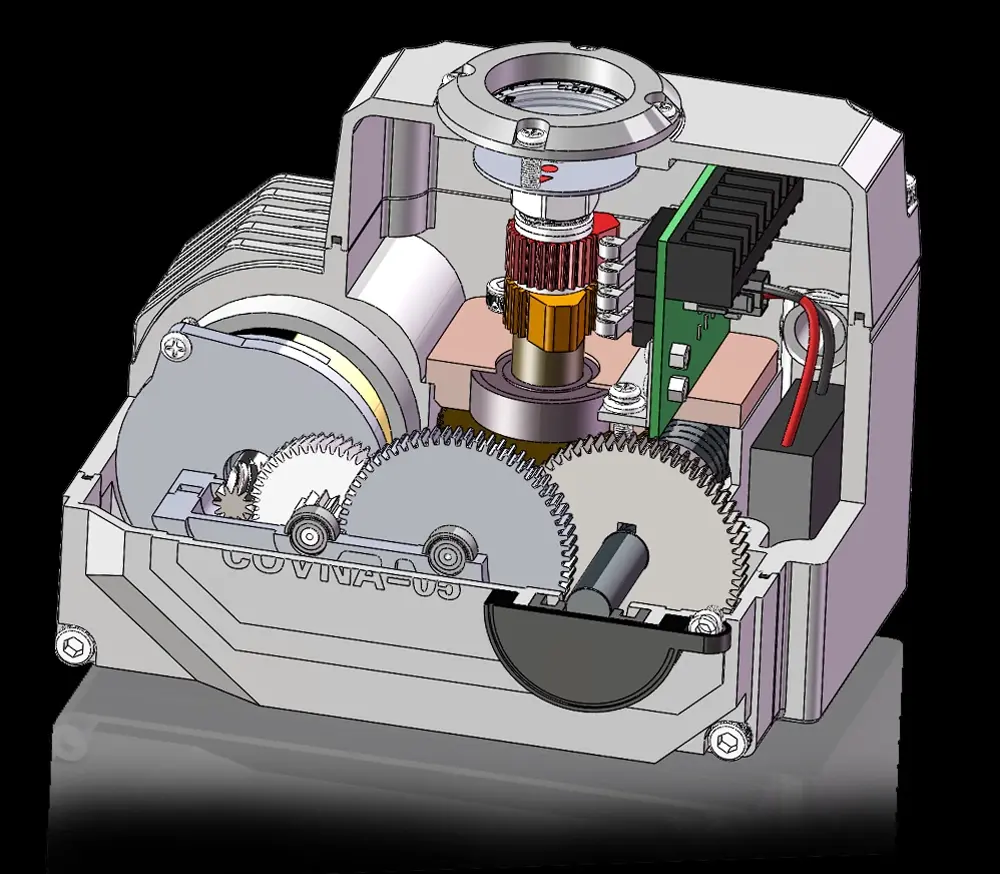

4. Bộ chuyển động: Bao gồm cơ cấu truyền động, bộ phận giảm tốc, động cơ điện.

• Cơ cấu truyền động: Dùng để truyền động từ động cơ đến trục van.
• Động cơ điện: Là bộ phận cung cấp năng lượng để quay trục van.
• Bộ phận giảm tốc: Giúp giảm tốc độ quay của động cơ và tăng mô-men xoắn, phù hợp với yêu cầu hoạt động của van.

5. Bộ phận điều khiển: Dùng để điều khiển động cơ điện, có thể là nút bấm, công tắc, bộ điều khiển tự động bằng PLC, SCADA. Bộ truyền động vận hành bằng điện được phép điều khiển từ xa, nâng cao Tính tự động hóa quá trình điều khiển dòng chất lỏng hay khí thông qua van bi.

Nguyên lý hoạt động

Van bi nhựa điều khiển điện hoạt động dựa trên nguyên lý cơ bản của van bi truyền thống: quay quả bi để đóng hoặc mở dòng chảy. Điểm khác biệt chính là việc vận hành van được tự động hóa hoàn toàn bằng nguồn điện, thay vì thao tác thủ công.

Động cơ điều khiển On/Off: Khi được cấp điện, động cơ sẽ làm quay van bi để chuyển đổi trạng thái giữa đóng hoàn toàn và mở hoàn toàn. Van sẽ tự động dừng lại khi đạt đến vị trí giới hạn nhờ công tắc hành trình tích hợp. Loại động cơ này phù hợp với các ứng dụng đơn giản, chỉ yêu cầu đóng hoặc mở van.

Động cơ điều khiển tuyến tính: Khác với loại On/Off, động cơ tuyến tính cho phép điều chỉnh lưu lượng dòng chảy một cách chính xác. Bằng cách gửi tín hiệu đầu vào đến động cơ từ 4mA đến 20mA, bạn có thể điều khiển van bi xoay từ 0 đến 90 độ, từ đó điều chỉnh lưu lượng theo ý muốn. Loại động cơ này phù hợp với các hệ thống đòi hỏi độ chính xác cao trong việc điều khiển lưu lượng.

Ưu điểm và nhược điểm van bi nhựa điều khiển điện

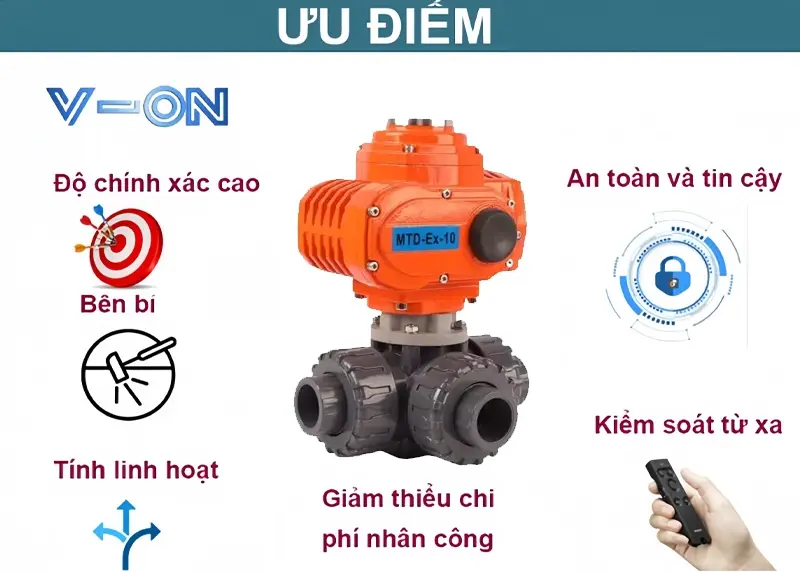

Ưu điểm

• Tự động hóa tối ưu: Quá trình điều khiển lưu chất trở nên hoàn toàn tự động, giúp tiết kiệm thời gian và nhân lực.
• Độ chính xác cao: Van bi điện đảm bảo độ chính xác tuyệt đối trong việc điều chỉnh lưu lượng, góp phần nâng cao chất lượng sản phẩm.
• Kiểm soát từ xa: Bạn có thể dễ dàng giám sát và điều khiển van bi điện từ xa thông qua các hệ thống điều khiển, mang lại sự linh hoạt cao.
• An toàn và tin cậy: Với các tính năng bảo vệ quá tải, quá nhiệt, van bi điện hoạt động ổn định và đảm bảo an toàn cho hệ thống.
• Giảm thiểu chi phí nhân công: Tự động hóa quy trình giúp giảm thiểu nhu cầu nhân công, từ đó giảm chi phí sản xuất.
• Vệ sinh: Bề mặt trơn bóng, dễ vệ sinh, phù hợp với các ứng dụng trong ngành thực phẩm, dược phẩm.
• Linh hoạt: Dễ dàng tích hợp với các hệ thống điều khiển khác, tạo thành một hệ thống tự động hóa hoàn chỉnh.
• Bền bỉ: Vật liệu chế tạo cao cấp, chịu được các điều kiện làm việc khắc nghiệt, kéo dài tuổi thọ của van.
• Van bi nhựa điều khiển điện có nhiều dạng kích thước khác nhau, giúp tương thích với nhiều hệ thống.

Nhược điểm

Bên cạnh những ưu điểm nổi bật, van bi nhựa điều khiển điện cũng tồn tại một số hạn chế:

• Chi phí: So với các loại van cơ truyền thống, van bi điện có giá thành cao hơn.
• Phụ thuộc vào nguồn điện: Van không hoạt động được khi mất điện.
• Cấu tạo phức tạp: Yêu cầu về mặt chuyên môn kỹ thuật cao trong quá trình lắp đặt và bảo trì.
• Tốc độ đóng mở: Tùy thuộc vào kích thước và loại động cơ, tốc độ đóng mở của van có thể chậm hơn so với các loại van khác.
• Kích thước: Các van bi điện có kích thước lớn thường có trọng lượng nặng, gây khó khăn trong việc lắp đặt và vận chuyển.

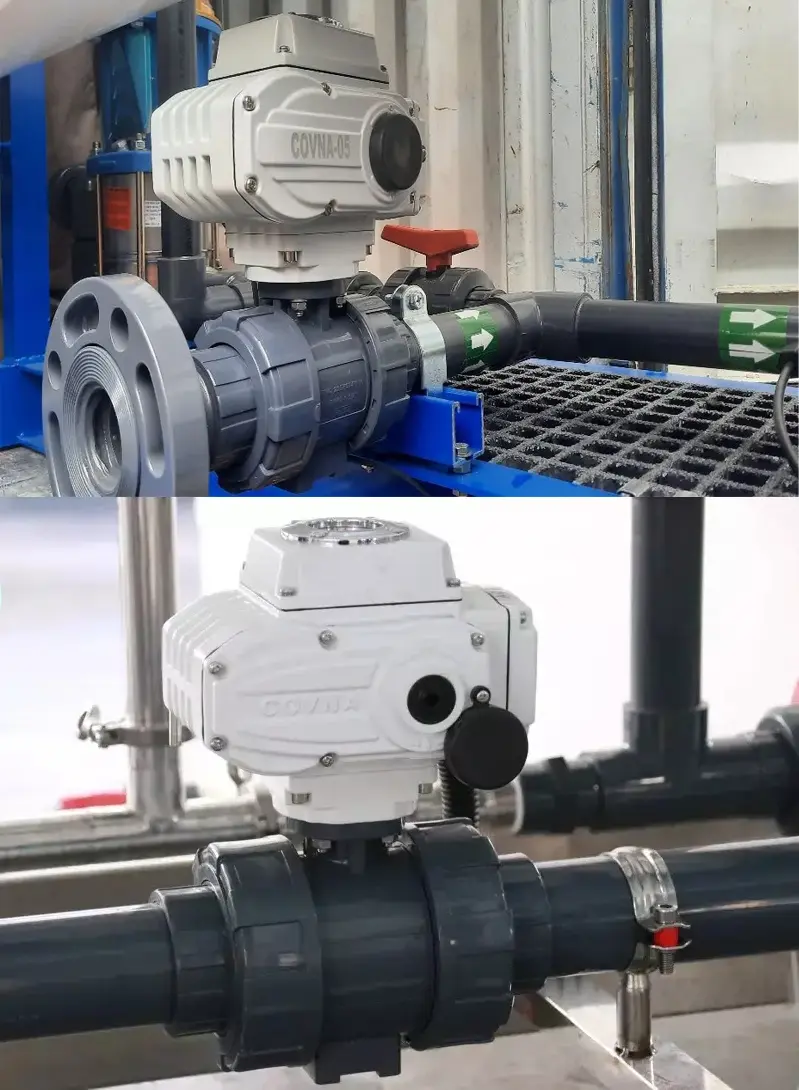

Ứng dụng

Là dòng van rất phổ biến, có tính ứng dụng cao, phù hợp với rất nhiều hệ thống và dưới đây là một số ví dụ:

• Điều khiển dòng chảy của nước sạch, nước thải, hóa chất trong các nhà máy xử lý nước.

• Ứng dụng trong hồ bơi, bể bơi.
• Điều khiển dòng chảy của nước, hơi nước trong quá trình sản xuất thực phẩm.
• Ứng dụng trong ngày công nghiệp hóa chất.
• Điều khiển dòng chảy tại các vòi phun nước, vòi tưới tiêu cây trồng.
• Điều chỉnh được lưu lượng nước nóng và lạnh để điều hòa nhiệt độ trong các tòa nhà.
• So sánh và bi điều khiển điện với van bi thông thường..

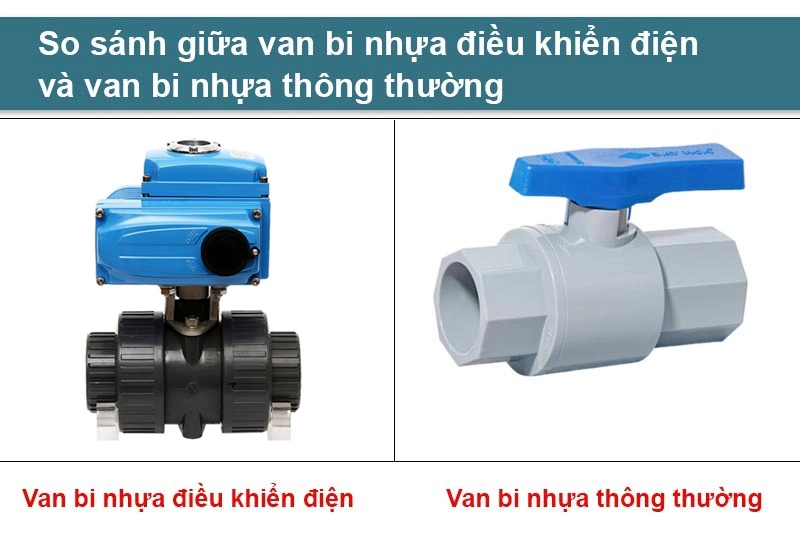

So sánh giữa van bi nhựa điều khiển điện và van bi nhựa thông thường

Đặc điểm	Van bi nhựa thông thường	Van bi nhựa điều khiển điện
Hoạt động	Sử dụng động cơ để điều khiển đóng mở hay điều tiếu lưu lượng	Sử dụng tay để điều khiển đóng mở, điều tiết lưu lượng
Ưu điểm	Tự động hóa tối ưu, độ chính xác cao, kiểm soát và giám sát dễ dàng từ xa, an toàn khi sử dụng, giảm thiểu chi phí nhân công, tính linh hoạt cao	Dễ dàng lắp đặt, sửa chữa và sử dụng, giá thành rẻ.
Nhược điểm	Giá thành cao hơn van thông thường, cấu tạo phức tạp, khó sử dụng hơn, cần có nguồn điện hoạt động.	Tốn nhiều nhân công, không kiểm soát được từ xa, tiềm ẩn nguy cơ rò rỉ nếu không bảo trì thường xuyên, tính linh hoạt thấp.
Ứng dụng	Hệ thống tự động hóa, yêu cầu hệ thống có độ chính xác và an toàn, sử dụng nơi khó khăn để vận hành bằng tay.	Thế thống đơn giản, nơi yêu cầu độ chính xác không cao.

Một số trường hợp nên sử dụng van bi nhựa điều khiển điện

• Hệ thống cần sự hoạt động tự động, không cần sự can thiệp của con người.
• Hệ thống có yêu cầu rất cao về độ chính xác, an toàn.
• Hệ thống cần điều khiển từ xa.
• Nơi khó khăn để can thiệp vận hành bằng tay.
• Môi trường làm việc khắc nghiệt: Van phải hoạt động trong môi trường có nhiệt độ cao, áp suất lớn, hóa chất ăn mòn.
• Yêu cầu về an toàn cao: Hệ thống yêu cầu độ an toàn cao, tránh rò rỉ, cháy nổ.
• Tích hợp vào hệ thống điều khiển: Van cần được tích hợp vào hệ thống điều khiển trung tâm để điều khiển tổng thể.



Một số trường hợp nên sử dụng van bi thông thường

• Hệ thống nhỏ, đơn giản, không cần tự động hóa.
• Hệ thống có nhiều nhân công công dồi dào.
• Ngân sách hạn hẹp: Van bi thông thường có giá thành rẻ hơn.
• Môi trường làm việc bình thường: Không có yêu cầu đặc biệt về nhiệt độ, áp suất, hóa chất.
• Không cần điều khiển từ xa: Van chỉ cần được điều khiển tại chỗ.

Phân loại van bi nhựa điều khiển điện

Theo nguyên liệu nhựa:

• Van bi PVC: Thường được sử dụng cho nước sạch, hóa chất nhẹ, có khả năng chịu ăn mòn tốt.
• Van bi UPVC: Chịu được nhiệt độ và áp suất cao hơn PVC, phù hợp với nhiều loại hóa chất hơn.
• Van bi CPVC: Chịu được nhiệt độ cao nhất trong các loại nhựa, thường được sử dụng trong môi trường có nhiệt độ cao.
• Van bi PVDF: Có tính chất hóa học và cơ học rất tốt, chịu được nhiều loại hóa chất ăn mòn mạnh.

Dựa vào kiểu kết nối:

• Van bi nhựa nối ren: Dễ dàng lắp đặt, thường được sử dụng cho các đường ống có đường kính nhỏ.
• Van bi nhựa nối bích: Chịu được áp suất cao, thường được sử dụng cho các đường ống có đường kính lớn.
• Van bi nhựa nối hàn: Đảm bảo độ kín khít cao, thường được sử dụng trong các hệ thống yêu cầu độ an toàn cao.

Dựa vào kiểu điều khiển:

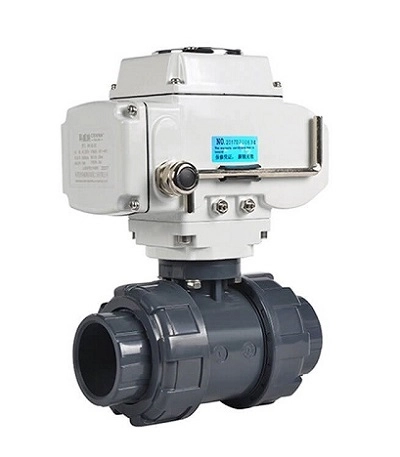

• Van bi nhựa điều khiển điện tuyến tính: Là loại van dùng được cả hai chế độ tuyến tính và ON/OFF, được hiểu là có thể mở, đóng van được hết cỡ để lưu chất đi qua và cũng có thể mở với một góc nhỏ hoặc lớn để điều chỉnh lưu lượng của dòng chảy đi qua ít hay nhiều, thường được sử dụng để điều chỉnh lưu lượng chính xác.

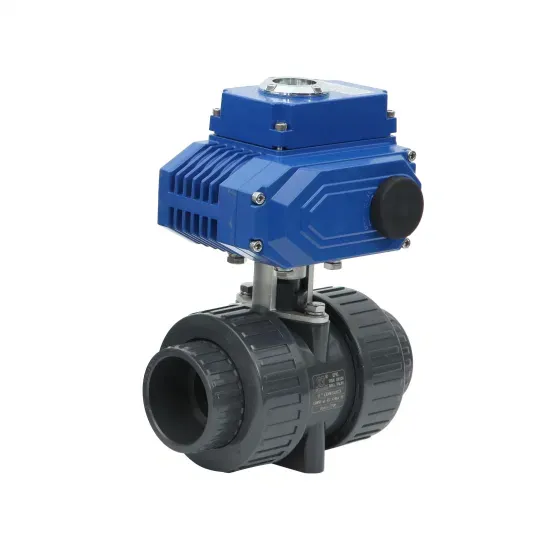

• Van bi nhựa điều khiển điện ON/OFF: Là loại van sử dụng để đóng mở hoàn toàn, tức là khi ở chế độ ON thì van bi sẽ mở hết cỡ còn khi OFF thì van sẽ đóng hết cỡ. Thường được sử dụng để đóng mở hoàn toàn, thích hợp ở hệ thống chảy một chiều, chảy thẳng và không dùng để điều tiết lưu chất.

Phân loại van bi điều nhựa khiển điện theo hướng dòng chảy

• Van bi nhựa 2 ngã: Được thiết kế có hai đầu vào và ra, một đầu lưu chất đi vào, một đầu lưu chất chảy ra, thường được sử dụng để đóng mở dòng chảy.
• Van bi nhựa 3 ngã: Được thiết kế có ba đầu thông qua nhau, cho phép lưu chất trong hệ thống rẽ hướng trong quá trình vận chuyển, được lắp đặt tại vị trí ngã ba và thường được sử dụng để phân chia hoặc trộn dòng chảy.

Van bi điện giá rẻ hay đắt

Giá của van bi điều khiển nhựa phụ thuộc vào nhiều yếu tố:

• Vật liệu: Loại nhựa khác nhau sẽ có giá thành khác nhau. Nhựa PVC thường rẻ hơn UPVC, CPVC.
• Phụ kiện: Các phụ kiện đi kèm như động cơ, bộ điều khiển, gioăng… cũng ảnh hưởng đến giá thành.
• Kích thước: Van có kích thước lớn hơn thường có giá cao hơn.
• Áp suất và nhiệt độ làm việc: Van chịu được áp suất và nhiệt độ cao hơn thường có giá thành cao hơn.
• Tính năng: Van có thêm các tính năng như điều khiển từ xa, kết nối IoT… sẽ có giá cao hơn.
• Số lượng: Khi mua số lượng hàng lớn thường có được hưởng giá ưu đãi.
• Hãng sản xuất: Các hãng nổi tiếng, uy tín thường có giá cao hơn so với các hãng ít tên tuổi.

Dưới đây là một số loại van mà V-ON Phân phối trên thị trường:

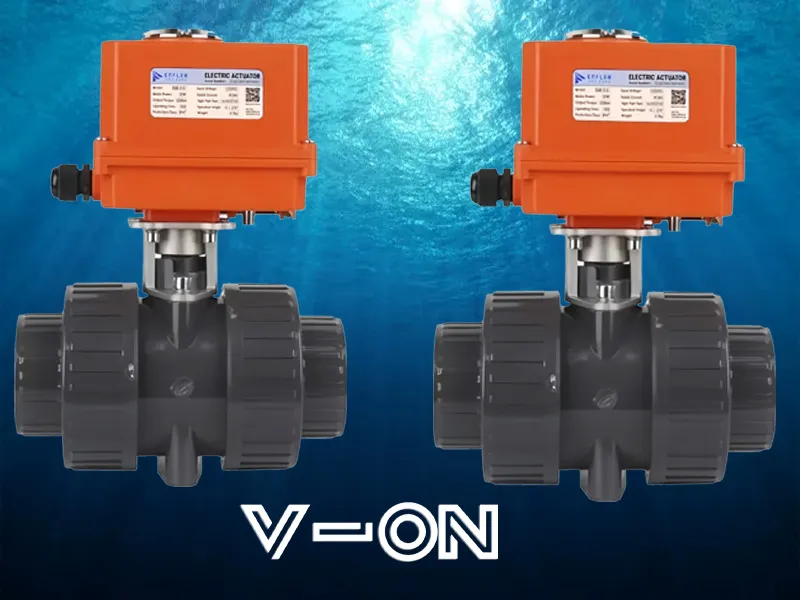

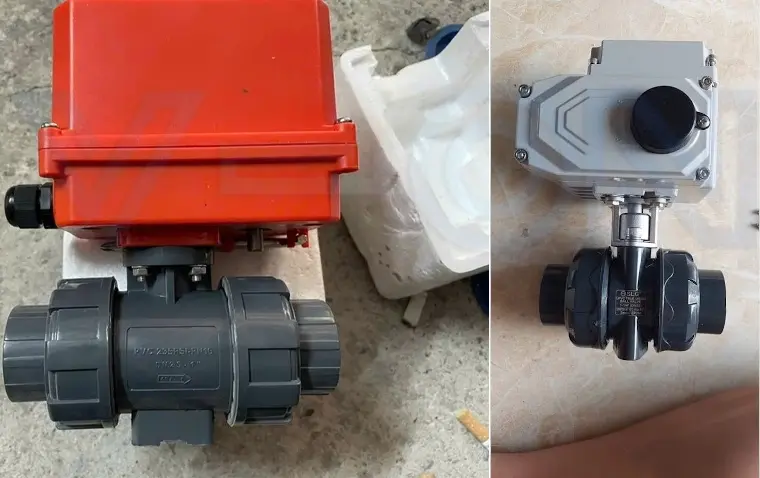

Van bi nhựa điều khiển điện EM-Flow– Đài Loan

Thông số:

• Thân van:
  • Chất liệu: Nhựa UPVC, PVC
  • Gioăng làm kín: TEFLON
  • Chịu nhiệt: 0 ≤ 60°C
  • Áp lực: PN10
  • Kiểu nối: Rắc co
• Bộ điều khiển:
  • Chất liệu: Hợp kim nhôm phủ Epoxy
  • Điện áp hoạt động: 24VDC, 220VAC
  • Chịu nhiệt: ≤60°C
  • Tiêu chuẩn chống thấm: IP67
  • Xuất xứ: EMFLOW – Đài Loan

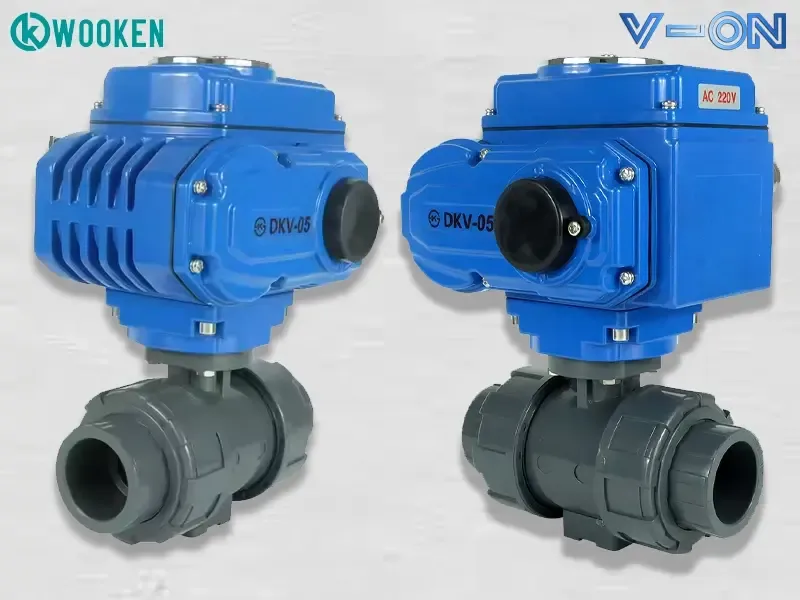

Van bi nhựa điều khiển điện thương hiệu Wooken Hàn Quốc

Thông số:

• Kích thước: DN15 đến DN200
• Kiểu kết nối: Lắp ren, lắp bích, và rắc co
• Thân van: Nhựa PVC, UPVC, và CPVC
• Gioăng làm kín: PTFE, EPDM, và FDM
• Nhiệt độ hoạt động: Từ 0°C đến khoảng 60°C
• Áp lực làm việc: 16 bar
• Chế độ hoạt động: ON/OFF hoặc tuyến tính (có thể đóng mở bằng tay khi mất điện)
• Tín hiệu tuyến tính: 4 – 20 mA
• Sử dụng cho: Hơi, khí, dầu, nước và gas
• Thương hiệu: Wooken
• Xuất xứ: Hàn Quốc
• Điện áp: 24V đến 380V
• Tiêu chuẩn bảo vệ: IP67
• Thời gian bảo hành: 2 năm
• Tình trạng kho hàng: Có sẵn.

V-ON tự tin luôn là người bạn động hành cung cấp cung cấp thông tin, sản phẩm van bi nhựa điều khiển chất lượng cao, uy tín trên thị trường thị trường việt nam.

Hướng dẫn lắp đặt van bi nhựa điều khiển điện một cách hiệu quả nhất

Trước khi lắp đặt, cần kiểm tra kỹ các thông số kỹ thuật của van và bộ điều khiển điện, bao gồm kích thước, áp suất làm việc, điện áp hoạt động, và đặc biệt chú ý đến trạng thái đóng/mở ban đầu của van. Dù là lắp đặt mới hay thay thế, việc vệ sinh sạch sẽ cả van và đường ống là vô cùng quan trọng để đảm bảo mối nối kín khít.

Tiếp theo tiến hành kết nối van với đường ống. Đối với kết nối bằng hàn, cần cố định chắc chắn một đầu ống, sau đó lắp van vào và hàn kỹ. Đối với kết nối bằng keo dán, cần làm sạch bề mặt tiếp xúc, bôi keo đều và giữ cố định trong thời gian theo khuyến cáo của nhà sản xuất để đảm bảo độ kết dính tốt nhất.

Cuối cùng, tiến hành đấu nối điện theo đúng sơ đồ đấu dây của nhà cung cấp. Sau khi hoàn tất, tiến hành kiểm tra hoạt động của van bằng cách điều khiển đóng/mở và kiểm tra độ kín của các mối nối. Nếu không phát hiện bất kỳ vấn đề gì, quá trình lắp đặt đã hoàn tất.

Mua van bi nhựa điều khiển điện ở đâu là uy tín, chất lượng cao

V-ON đối tác tin cậy của hàng ngàn công trình lớn nhỏ.

Chúng tôi chuyên cung cấp van bi nhựa điều khiển điện và các loại van công nghiệp chính hãng, chất lượng cao. Với hệ thống kho hàng rộng khắp và đội ngũ nhân viên giàu kinh nghiệm, V-ON cam kết:

Đơn vị cung cấp thiết bị chất lượng tốt nhất, là đối tác nhập khẩu chính hãng được nhiều thương hiệu nổi tiếng ủy quyền tại thị trường Việt Nam. Ngoài ra, chúng tôi còn là nhà phân phối lớn cho hàng trăm đại lý và công trình rộng trên khắp cả nước với số lượng hàng hóa lớn, sẵn có tại các kho. Khi mua hàng tại V-ON, các bạn sẽ được:

• Giao hàng nhanh, tận nơi khách hàng trên toàn quốc.
• Những sản phẩm chính hãng, chất lượng được nhập khẩu trực tiếp từ nước ngoài.
• Giá thành cạnh tranh nhất thị trường, có nhiều chính sách hỗ trợ và ưu đãi hấp dẫn.
• Chính sách bảo hành tốt, uy tín, thời gian bảo hành từ 12 – 24 tháng tùy thuộc vào sản phẩm mua.
• Hỗ trợ tư vấn 24/7.
